Nhà máy lọc dầu máy biến áp ZJA-2KY
CHONGQING GOLD
8421299090
Hai giai đoạn nhà máy tinh chế dầu máy biến áp với cửa kín
Thành phần của ZJA Hai giai đoạn nhà máy tinh chế dầu máy biến áp với cửa kín
Nhà máy tinh chế dầu biến áp hai giai đoạn bao gồm các phần sau: bộ lọc thô, bộ lọc mịn, lò sưởi, buồng tách chân không, bơm chân không, bơm rễ, bình ngưng, bơm đầu ra dầu, van đường ống và hệ thống điều khiển điện.
Chức năng điều khiển chính:
Hệ thống điều khiển gia nhiệt nhiệt độ liên tục
Hệ thống điều khiển mức chất lỏng tự động
Hệ thống bảo vệ quá áp
Hệ thống bảo vệ chống tiêm
Ứng dụng của Nhà máy lọc dầu máy biến áp:
Bộ lọc dầu máy biến áp: Loại bỏ nước, khí và các hạt cơ học khỏi dầu máy biến áp.
Chiết xuất khí không ăn mòn từ thùng chứa. (Khối lượng container ≤ 10m3).
Chỉ số kỹ thuật cho ZJA-2KY Nhà máy lọc dầu máy biến áp:
| Tốc độ dòng chảy | 2000l/h |
| Áp lực làm việc | ≤0,5MPa |
| Nước chân không cuối cùng | ≤7pa |
| Làm việc không trống | ≤80pa |
| Nhiệt độ dầu làm việc | 45-65 ℃ (có thể điều chỉnh) |
| Cung cấp điện | Theo yêu cầu của khách hàng |
| Năng lượng sưởi ấm | 16kW |
| Tổng năng lượng | 20kW |
| Tiếng ồn làm việc | ≤80dB (a) |
| Đường kính đầu vào/đầu ra | 20/20 mm |
| Tổng trọng lượng | 980kg |
| Kích thước (Tùy chỉnh hỗ trợ) | 181*122*185cm |
Chỉ số dầu sau khi được tinh chế:
| Điện áp phân hủy | ≥70kV (điện cực hình cầu) |
| Hàm lượng nước | ≤5ppm |
| Hàm lượng khí còn lại | ≤0,5% |
| Lọc độ chính xác | ≤3μm |
| Hàm lượng khí acetylene | 0 |

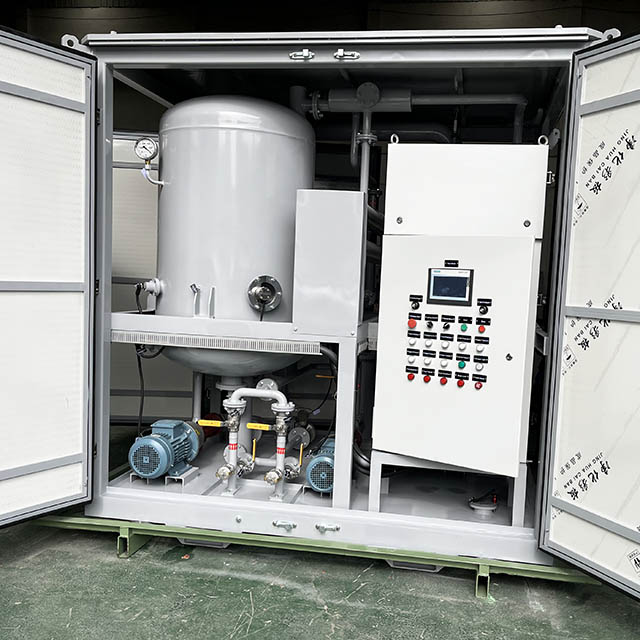

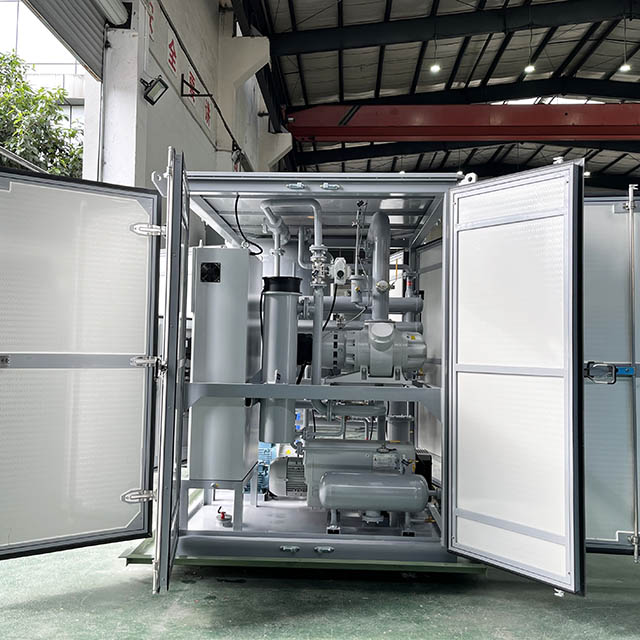

Bố cục máy lọc dầu biến áp
Dòng chảy làm việc của máy lọc dầu chân không
Bể dầu - Oil Inlet/Outlet - Trao đổi van, van đầu vào dầu 1V1.1 - Bộ lọc chính F1.1 - Van điện từ VZ2.1 - Nóng R2.1 - Buồng tách chân không T3.1 - (Hai cách):
Khí- (Bơm rễ LC4.1) / Van chuyển đổi v4.3 - Condenser LN4.1 - Bơm chân không PV4.1- Không khí;
Dầu sạch - 1st Atomizer giai đoạn wh3.1 - 1st Tháp phân tách giai đoạn ZF3.1 - 2thứ nd Atomizer giai đoạn WH3.2 - 2thứ nd Tháp phân tách giai đoạn ZF3.2 - Bơm đầu ra dầu PO5.1 - Valve Way VL5.1 - Bộ lọc tốt F5.1 - Trao đổi van. Van đầu ra V5.2-Oil Inlet/Outlet B-Oil Tank.
