GDBC-901 Một pha và ba pha biến đổi TTR TTR

Share:

GDBC-901 Một pha và ba pha biến đổi TTR TTR

GDBC-901 Một pha và ba pha biến đổi pha TTR TTR TTR được thiết kế theo IEC60076-1 và IEC60044.
GDBC-901 Một pha và ba pha biến đổi pha TTR TTR có thể được áp dụng để kiểm tra tỷ lệ lượt và vectơ nhóm của máy biến áp đơn hoặc ba pha. Nó cũng có thể được sử dụng để đo tỷ lệ lượt và độ phân cực của CT PT.
Ngoài ra, nhóm kết nối của máy biến áp có thể được tính toán với tỷ lệ.
Tất cả các tham số được đo trong một thử nghiệm cho máy biến áp ba pha.

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
GDBC-901
Nhãn hiệu:
CHONGQING GOLD
Mã sản phẩm:
9030849000

Mô tả Sản phẩm

GDBC-901

Pha một pha và ba pha biến đổi tỷ lệ TTR TTR

Các mục kiểm tra chính

Phép đo tỷ lệ điện áp cho máy biến áp pha ba hoặc singe .
Tự động đo nhóm kết nối của máy biến áp (ba pha, một pha).
Đo vectơ nhóm cho máy biến áp ba pha.
Phép đo phân cực cho máy biến áp một pha hoặc CT/PT
Phát hiện vị trí của công tắc vòi biến áp theo kết quả đo của các lượt tỷ lệ và các lượt tiêu chuẩn Cài đặt tỷ lệ.
Tự động Tính toán lỗi tỷ lệ điện áp
CT PT Đo tỷ lệ
Hiển thị dòng kích thích trong quá trình lượt Đo tỷ lệ

Máy kiểm tra tỷ lệ biến máy biến áp (3)

Thông số kỹ thuật

1	Tên mục	GDBC-901 Một pha và ba pha biến đổi TTR TTR
2	Phạm vi đo tỷ lệ	1-10000 (có thể được tùy chỉnh tối đa 40000)
3	Đo lường nhóm	1-12
4	Lỗi đo pha	1 độ
5	Lỗi đo tỷ lệ	1-2000 ± 0,2%RDG ; 2000-10000 ± 0,5%RDG
6	Điện áp thử nghiệm	0-120V
7	Nguồn cấp	AC220V ± 10%, 50Hz/60Hz (hỗ trợ tùy chỉnh thành AC127V hoặc AC110V)
8	Nhiệt độ môi trường	0-50 ° C.
9	Độ ẩm	≤85%r
10	Kích thước	584536cm
11	Trọng lượng thô	22kg

Thuận lợi

Cung cấp năng lượng thử nghiệm được tạo ra bởi bộ khuếch đại công suất bên trong của người kiểm tra và tỷ lệ biến dạng dạng sóng nhỏ hơn 0,5% và không bị ảnh hưởng bởi chất lượng cung cấp năng lượng.
Quy định điện áp tự động, với các chức năng bảo vệ tự động như kết nối đảo ngược máy biến áp, quá dòng, v.v., để tránh thiệt hại cho thiết bị do hoạt động không chính xác.
Có thể sử dụng TTR biến áp GDBC-901 TTRIDY TTR có thể được sử dụng cho máy biến áp, phát hiện tỷ lệ CT và PT.
Mẫu cài đặt tỷ lệ chuyển đổi tiêu chuẩn thuận tiện, don lồng cần tính toán thủ công giá trị tỷ lệ chuyển đổi tiêu chuẩn.

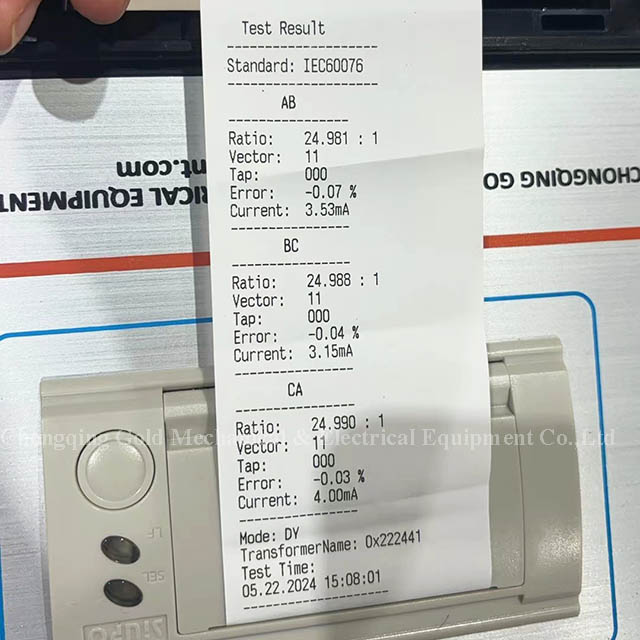

In kết quả kiểm tra bằng máy in micro. Bạn cũng có thể tải lên kết quả kiểm tra lên PC bằng RS232 và tạo báo cáo Word bằng phần mềm.
GDBC-901 Transformer Ttr Ttr ttr rất nhẹ, trọng lượng mạng chỉ là 10kg. Nó dễ dàng mang theo. Nó phù hợp để kiểm tra hiện trường.

Kết nối dây

1) Thử nghiệm máy biến áp ba pha

A, B, C được kết nối với thiết bị đầu cuối phía HV A, B, C của máy biến áp và A, B, C được kết nối với thiết bị đầu cuối bên LV A, B, C của máy biến áp

2) Máy biến áp pha và thử nghiệm PT

A, B được kết nối với thiết bị đầu cuối bên HV của máy biến áp một pha/PT và A, B được kết nối với thiết bị đầu cuối bên LV của máy biến áp một pha/PT. C và C được kết nối với không có gì.

3) Kiểm tra CT

A, B được kết nối với thứ cấp của CT và A, B, được kết nối với chính của CT. C và C được kết nối với không có gì.

Quá trình kiểm tra
